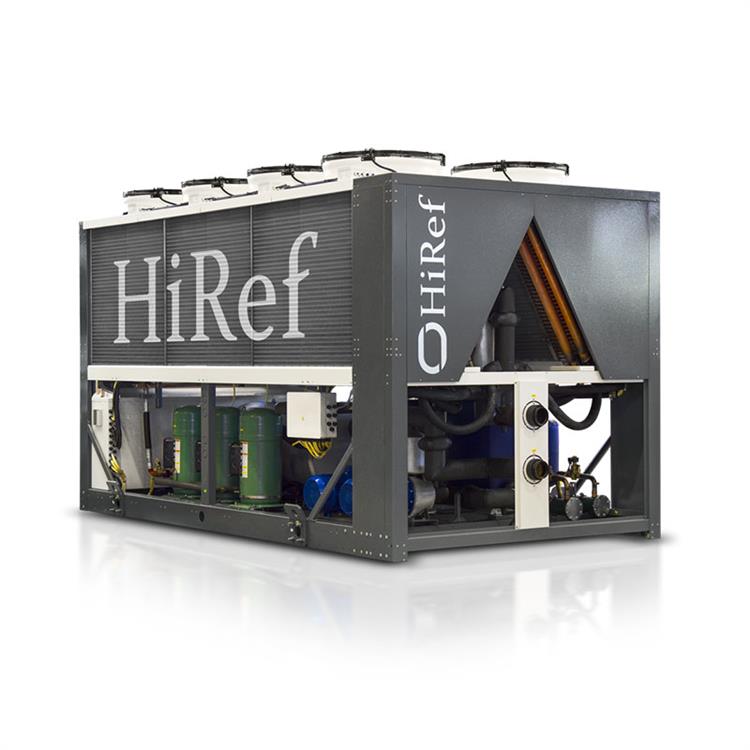

TSX H , HiRef'in Scroll kompresörlü hava / su ısı pompası serisidir. Farklı versiyonlar ve mevcut çok sayıda güç boyutu, bu üniteleri çeşitli tesis bağlamlarında özellikle çok yönlü hale getirir. Tek tek bileşenlerin boyutlandırılması ve seçimi, yalnızca tek makine için değil tüm sistem için enerji tasarrufu sağlamak amacıyla enerji tüketimini sınırlamayı amaçlar.
Çoklu kaydırma çözümünü benimseme seçeneği, elektronik olarak kontrol edilen genleşme valflerinin kullanımı, cömert boyutlu plakalı ısı eşanjörlerinin seçimi, fanların ve sirkülasyon pompalarının yazılım aracılığıyla entegre yönetimi: bunlar, TSX serisini kısmi olarak özellikle verimli kılan ana özelliklerdir. yükler.
Plakalı ısı eşanjörlerinin ve Scroll kompresörlerin kompaktlığı ile birleşen bileşenlerin özel düzenlemesi, bir yandan geniş yoğuşma bölümlerinden ve Serbest Soğutmadan faydalanılmasına, diğer yandan ise iç alanın yerleştirilmesine olanak tanır. geniş bir aksesuar yelpazesi ve hidrolik seçenekler.
Tesis bağlamında ses emisyonlarının sınırlandırılmasının önemine bağlı olarak, üç farklı ses geçirmezlik düzenlemesi arasında seçim yapmak mümkündür. Kabul edilen teknik çözümler, fan hızının yönetimini, soğutma devresinde titreşim önleyici bağlantıların kullanımını, kompresörlerin alt bölümlerini ve pompa kitinin dahili olarak ses emici malzeme ile kaplanmış bir kutuda olmasını sağlar.
Free-Cooling versiyonları, su ve antifriz karışımını kanatlı paket bobinlerin içinde hapsetmek için “Glikolsüz” kiti (makine üzerinde) ile seçilebilir. Bu çözüm, saf suyun özel kullanımıyla evaporatör ısı alışverişinde verimliliği en üst düzeye çıkarmanın yanı sıra pompalama maliyetlerini önemli ölçüde düşürmeye ve kullanıcı sistemi içinde glikol sirkülasyonunu önlemeye olanak tanır.
TEKNİK VERİ
|
Su koşulları: 40/45°C kullanıcı; 7°C dış hava |
|
|
|
042 |
052 |
062 |
072 |
082 |
092 |
102 |
124 |
144 |
164 |
174 |
194 |
214 |
244 |
|
Termal güç [UNI14511] |
kW |
52.5 |
59.9 |
69.5 |
79.2 |
93,5 |
106.7 |
120.3 |
146.8 |
169.3 |
179.3 |
195.4 |
220.1 |
239,7 |
281.8 |
|
COP [UNI14511] |
|
3.57 |
3.52 |
3.51 |
3.58 |
3.64 |
3.56 |
3.52 |
3.52 |
3.57 |
3.54 |
3.43 |
3.41 |
3.37 |
3.29 |
|
Boyutlar [LxDxH] * |
mm |
2090 x 1183 x 1735 |
2442 x 1183 x 1735 |
3540 x 1183 x 1735 |
3538x1653x1847 |
3538 x 1653 x 2247 |
|
Su koşulları: 40/45°C kullanıcı; 7°C dış hava |
|
|
|
274 |
294 |
324 |
364 |
374 |
416 |
456 |
486 |
536 |
558 |
616 |
618 |
658 |
|
Isıtma kapasitesi [UNI14511] |
kW |
309.1 |
342.7 |
374.3 |
408.6 |
424.3 |
450.5 |
503.7 |
552.6 |
623.5 |
616.9 |
703.5 |
682.5 |
748.1 |
|
COP [UNI14511] |
|
3.48 |
3.44 |
3.39 |
3.19 |
3.27 |
3.43 |
3.34 |
3.33 |
3.27 |
3.46 |
3.34 |
3.41 |
3.38 |
|
Boyutlar [LxDxH] * |
mm |
4206x1653x2330 |
3065 x 2256 x 2652 |
4065 x 2256 x 2652 |
5060 x 2256 x 2650 |
* Boyutlar standart uygulama için geçerlidir. Mevcut değilse, boyutlar Low Noise versiyonuna atıfta bulunur.
TEKNİK ÖZELLİKLER
kaydırma kompresörleri
Soğutma devresi için mevcut konfigürasyonlar:
• VERİMLİLİK PAKETİ 1 (50 ila 226 kW): yüksek sistem yedekliliği için iki devrede iki kompresör.
• VERİMLİLİK PAKETİ 2 (50 ila 226 kW arası): kısmi yüklerde daha fazla verimlilik için tek devrede çift kompresör (tandem).
• VERİMLİLİK PAKETİ 4 (100 ila 438 kW): azaltılmış yük ile yedekli ve verimli bir sistem için iki devrede dört kompresör (çift tandem).
• 438 kW'ın üzerindeki boyutlar için dört ila on iki Scroll kompresörlü iki veya dört soğutma devresi.
Standart olarak elektronik kontrollü genleşme valfi
Paslanmaz çelik lehimli plakalı ısı eşanjörleri
Victaulic tipi bağlantılar ile dışarıya hidrolik bağlantılar
Çift gündüz/gece ses emisyonu ayar noktası
İsteğe bağlı EC elektronik olarak değiştirilen fanlar
Özel yazılım ile programlanabilir mikroişlemci kontrolü
Entegre akış anahtarı
Harici girişten etkinleştirilebilen ikinci kullanıcı tarafı ayar noktası
