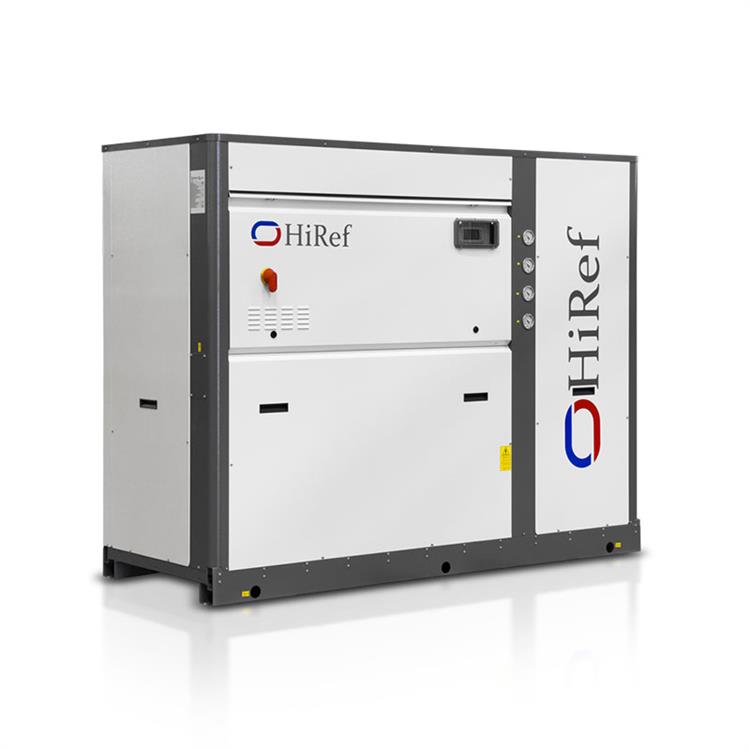

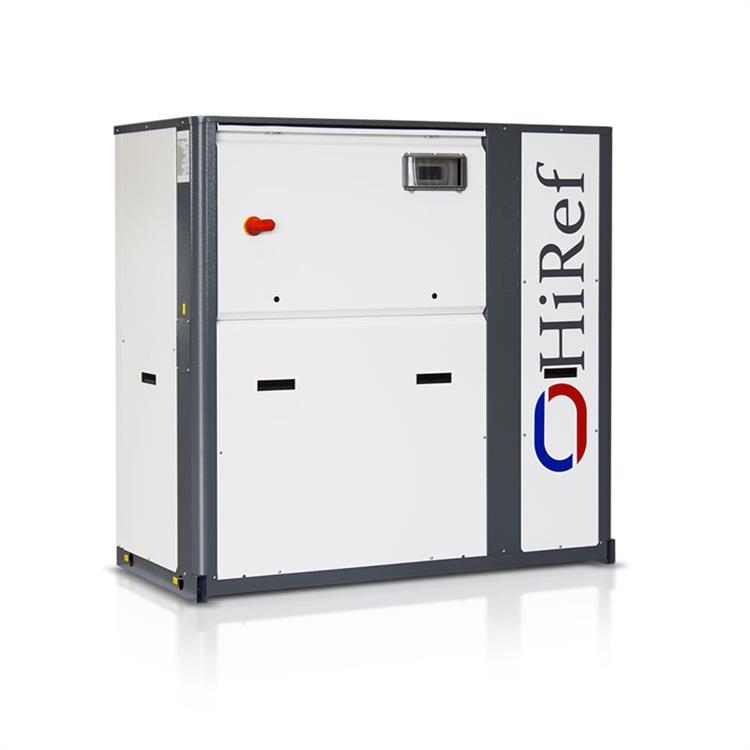

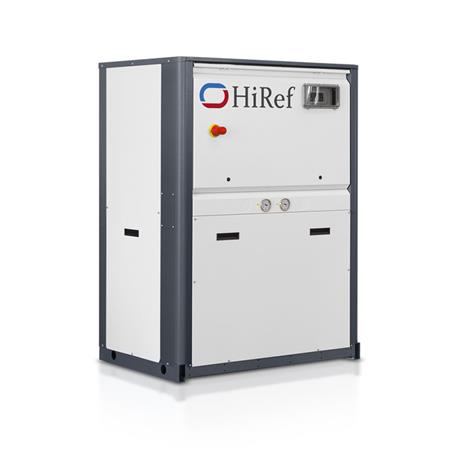

XSW H , HiRef'in scroll kompresörlü su / su ısı pompası serisidir. Mevcut çok sayıda konfigürasyon, belirli yapısal seçeneklerle birlikte, çok sayıda XSW H ünitesini farklı kurulum gereksinimlerine uygun hale getirir: yedeklilik, kısmi yüklerde verimlilik, teknik odada azaltılmış mevcut alanlar, düşük gürültü seviyeleri, yardımcı tesisin yönetimi, kurulum kolaylığı.
XSW serisi, tek bir devrede, elektronik olarak kontrol edilen genleşme valflerinde, plakalı ısı eşanjörlerinde ve özel yazılımı kullanarak (harici) sirkülasyon pompalarını yönetme olanağında bile multiscroll çözümünü benimser: tüm bu özellikler yüksek verimliliğe ulaşılmasını sağlar. yükler.
Makinenin ana gürültü kaynağı olan Scroll kompresörler, titreşimleri sönümleyen lastik ayaklar üzerine monte edilerek sistemin çeşitli bölümlerine iletilen gürültüyü azaltmaktadır.
Talep üzerine kompresör bölmesi özel bir ses emici malzeme ile kaplanabilir ve hava kaynaklı ses emisyonunu azaltmak için kompresörler özel yalıtkan kapaklara sarılabilir.
Ünitenin sağ yan paneline doğrudan bakan kompakt plakalı ısı eşanjörlerinin benimsenmesi, iç alanlardan tam olarak yararlanılmasını ve dolayısıyla makinenin daha az yer kaplamasını sağlar.
TEKNİK VERİ
|
|
|
Su koşulları: Kullanıcı tarafında 40/45°C; 15/10°C kaynak tarafı |
|
|
|
042 H |
052 H |
062 H |
072 H |
082 H |
091 H |
112 saat |
132 Saat |
142 Saat |
162 Saat |
184 Saat |
204 saat |
|
Termal güç [UNI14511] |
kW |
59.4 |
71.5 |
81.0 |
92.4 |
105.0 |
117.7 |
141.1 |
161.2 |
185.1 |
207.4 |
239.1 |
259.3 |
|
COP [UNI14511] |
|
4.64 |
4.41 |
4.55 |
4.51 |
4.69 |
4.60 |
4.73 |
4.65 |
4.69 |
4.64 |
4.77 |
4.71 |
|
Boyutlar [LxDxH] |
mm |
1174 x 772 x 1594 |
1644 x 772 x 1594 |
2374 x 877 x 1854 |
|
|
|
Su koşulları: Kullanıcı tarafında 40/45°C; 15/10°C kaynak tarafı |
|
|
|
214 Saat |
244 Saat |
284 Saat |
314 Saat |
344 Saat |
374 Saat |
424 saat |
484 Saat |
535 saat |
576 Saat |
636 Saat |
706 saat |
|
Termal güç [UNI14511] |
kW |
282.7 |
326.8 |
368.9 |
409.6 |
446.8 |
483.4 |
549.9 |
620.0 |
679.4 |
751.0 |
815.1 |
894.4 |
|
COP [UNI14511] |
|
4.77 |
4.86 |
4.74 |
4.62 |
4.64 |
4.66 |
4.63 |
4.73 |
4.62 |
4.67 |
4.50 |
4.48 |
|
Boyutlar [LxDxH] |
mm |
2374 x 877 x 1854 |
3820x1085x2040 |
TEKNİK ÖZELLİKLER
kaydırma kompresörleri
Soğutma devresi için mevcut konfigürasyonlar:
• VERİMLİLİK PAKETİ 1: yüksek sistem yedekliliği için iki devrede iki kompresör.
• VERİMLİLİK PAKETİ 2: kısmi yüklerde daha fazla verimlilik için tek devrede iki kompresör (tandem).
• VERİMLİLİK PAKETİ 3: Kısmi yüklerde daha fazla verimlilik için tek devrede 3 kompresör (üçlü).
• VERİMLİLİK PAKETİ 4: Yükü azaltılmış yedekli ve verimli bir sistem için iki devrede 4 kompresör (çift tandem).
• 547 kW üzerindeki boyutlar için beş veya altı Scroll kompresörlü iki soğutma devresi.
Standart olarak elektronik kontrollü genleşme valfi
Paslanmaz çelik lehimli plakalı ısı eşanjörleri
Victaulic tipi kaplinlerle kolay bağlantı
Kısmi ısı geri kazanımı (kızgın buhar soğutucu) isteğe bağlı
Toprağın termal kaynağı tarafından garanti edilen serbest soğutmadan yararlanmak için yazılımın iki adet 3 yollu vana uygulamasını yerel olarak yönetme imkanı
Harici girişten etkinleştirilebilen ikinci kullanıcı tarafı ayar noktası
