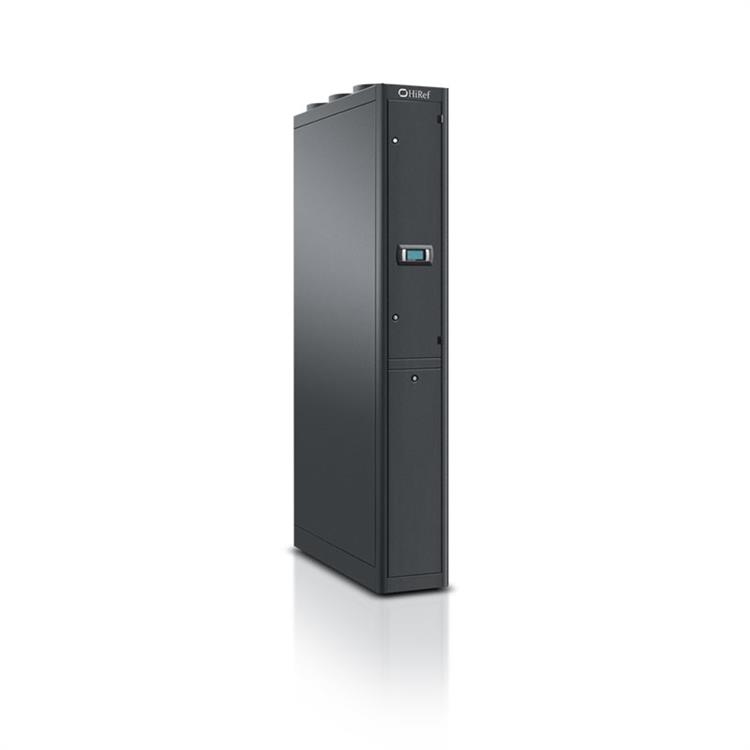

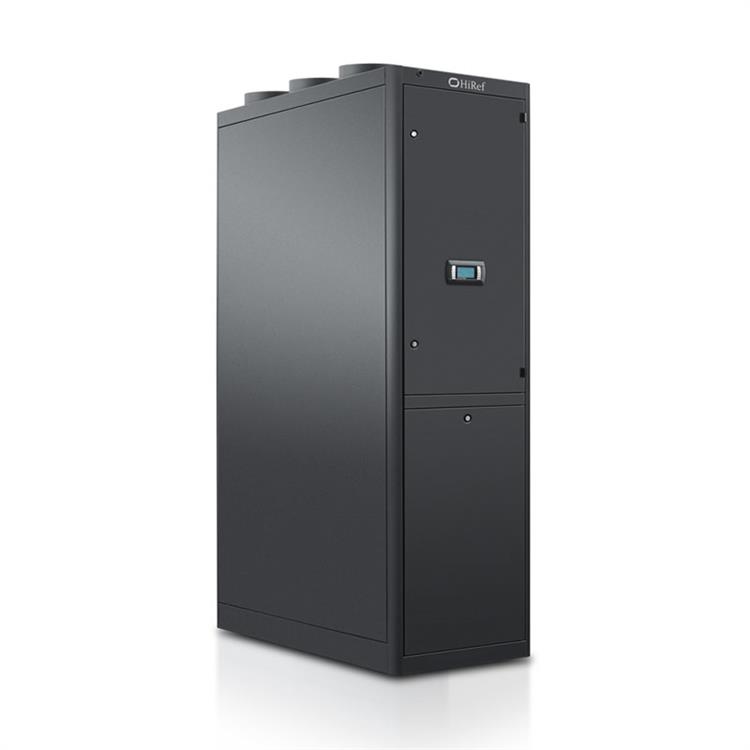

HRCM , yüksek termal yük yoğunluğuna sahip uygulamalar için yeni nesil monoblok raflı soğutuculardır. Makine üzerinde yoğuşmalı bölmeli uygulama,
soğutma hatları olmadığı için kurulum maliyetlerinde önemli bir azalma sağlar.

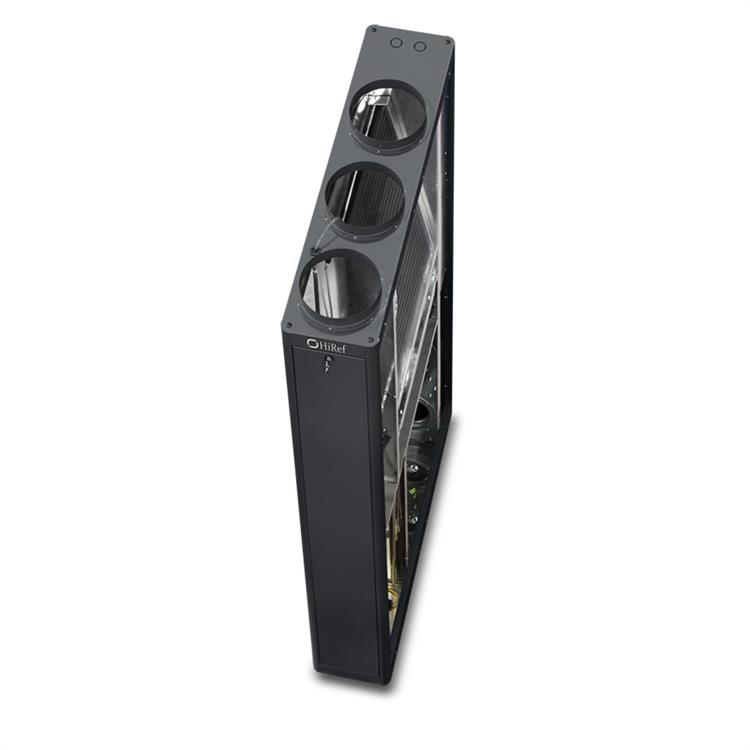

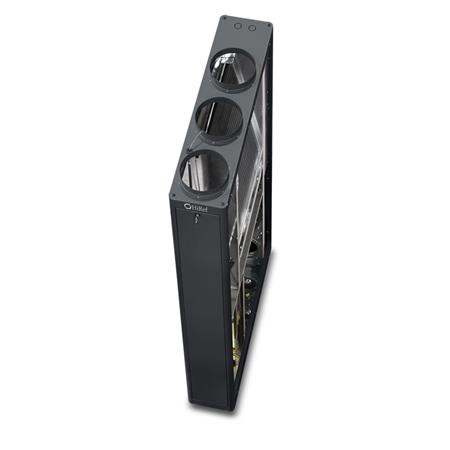

Yoğuşma havası bölümlerini kanalize etmek için flanşlar ünitenin üst kısmında yer almakta olup, kurulum aşamalarını daha da kolaylaştırmaktadır.

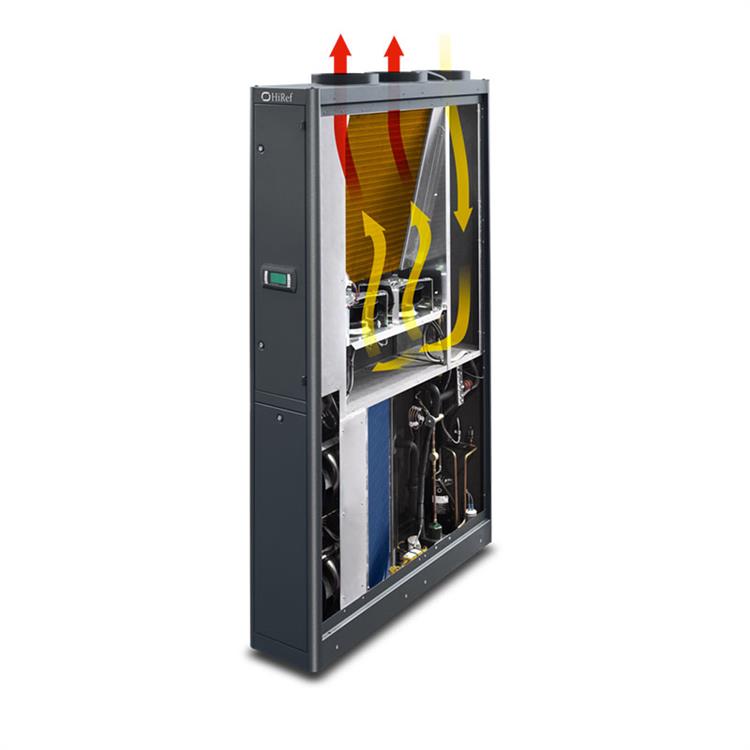

Hem buharlaşma hem de yoğuşma bölümlerini içeren monoblok uygulama, sahada bağlantı için soğutma borularının oluşturulmasını önleyerek hızlı montajı garanti eder. Bu nedenle kurulum maliyetleri azalır.
Buharlaşan bobinin alüminyum kanatları, paslanmaz çelik tepsideki yoğuşma suyunu boşaltmaya yardımcı olmak ve hava akışı yoluyla rafa sürüklenmesini önlemek için hidrofilik bir kaplama ile işlenir.
Fanlar, hem buharlaşma hem de yoğuşma taraflarında EC fırçasız motorlar kullanır; bu, HRCM'nin birçok farklı kanal konfigürasyonuna uyum sağlamasına ve ayrıca kısmi yüklerde yüksek verimlilikten faydalanmasına olanak tanır.
Sıcak gaz baypas sistemi, soğutma kapasitesini düşük termal yük durumlarına uyarlamayı mümkün kılar.
Yoğuşma havası bölümlerini kanalize etmek için flanşlar ünitenin üst kısmında yer almakta olup, kurulum aşamalarını daha da kolaylaştırmaktadır.
Seri, düşük dış ortam sıcaklıkları (-40 ° C) için versiyonda da mevcuttur.
TEKNİK VERİ
|
|
HRCM 0061 |
HRCM 0101 |
|
Giriş hava durumu 30 ° C - %35 rh; Yoğuşma sıcaklığı 45 ° C |
|
Toplam soğutma kapasitesi |
kW |
5.8 |
10.4 |
|
SHR |
- |
1.0 |
1.0 |
|
Soğutma döngüsünün EER'si |
- |
4.8 |
5.1 |
|
Boyutlar (U x Y x D) |
mm |
300 x 2000 x 1200 |
600 x 2000 x 1200 |
TEKNİK ÖZELLİKLER
Hem buharlaşma hem de yoğuşma tarafında EC motorlu fanlar
Standart olarak yoğuşma tahliye pompası
Ünitenin üstünde bulunan yoğuşma havası kanalları için bağlantılar
Dokunmatik ekran istek üzerine mevcuttur
50 Hz veya 60 Hz güç kaynağı ile mevcuttur
